Vilka är de tekniska parametrarna för långa halsflänsar?

Som en långhalsad flänsleverantör blir jag ofta kontaktad av kunder som är ivriga att förstå de tekniska parametrarna för dessa avgörande komponenter. Långhalsflänsar, även kallade långa svetshalsflänsar, är väsentliga i olika industrier på grund av deras unika design och högpresterande kapacitet. I den här bloggen kommer jag att fördjupa mig i de viktigaste tekniska parametrarna som definierar långa halsflänsar, vilket säkerställer att du har en omfattande förståelse innan du fattar ett köpbeslut.

Mått

En av de mest grundläggande tekniska parametrarna för långa halsflänsar är deras dimensioner. Dessa dimensioner specificeras av internationella standarder som ASME (American Society of Mechanical Engineers) och DIN (Deutsches Institut für Normung). Storleken på en långhalsfläns betecknas vanligtvis av två huvudfaktorer: den nominella rörstorleken (NPS) och tryckklassificeringen.

NPS representerar den ungefärliga innerdiametern på röret som flänsen kommer att anslutas till. Till exempel är en NPS 2-fläns utformad för att fästas på ett rör med en nominell innerdiameter nära 2 tum. Det är dock viktigt att notera att den faktiska ytterdiametern på röret och flänsen kan variera något från NPS-värdet enligt de specifika standarderna.

Tryckklassificeringen för en långhalsfläns indikerar det maximala tryck den kan motstå säkert under normala driftsförhållanden. Vanliga tryckklassificeringar inkluderar 150, 300, 600, 900, 1500 och 2500 pund per kvadrattum (psi) i ASME-systemet. I DIN-systemet är tryckvärdena uttryckta i bar. En fläns med högre tryck kommer i allmänhet att ha tjockare väggar och en större total storlek för att hantera den ökade påfrestningen.

Förutom NPS och tryckklass, spelar även andra dimensioner roll. Flänsens ytterdiameter, bultcirkeldiametern (BCD), antalet och storleken på bulthålen och tjockleken på flänsen spelar alla avgörande roller för att säkerställa en korrekt passning och anslutning. Till exempel måste BCD matcha mönstret på bultarna som används för att fästa flänsen, och bulthålets storlek bör vara tillräckligt stor för att rymma bultarna utan att vara alltför lösa. För att hitta ett brett utbud av långhalsflänsar med olika dimensioner kan du besöka vårLånghalsflänsarsida.

Material

Materialet som används vid tillverkning av långhalsflänsar påverkar avsevärt deras prestanda och hållbarhet. Olika material väljs utifrån de specifika applikationskraven, inklusive faktorer som typen av vätska eller gas som transporteras, driftstemperaturen och den korrosiva miljön.

Kolstål är ett av de mest använda materialen för långhalsflänsar. Den ger god styrka och är relativt billig, vilket gör den lämplig för allmänna applikationer där korrosion inte är ett stort problem. Till exempel i vattendistributionssystem eller lågtrycksångrör kan flänsar av kolstål ge tillförlitlig service.

Rostfritt stål är ett annat populärt val, särskilt i industrier där korrosionsbeständighet är av största vikt. Rostfritt stål innehåller element som krom, nickel och molybden, som bildar ett skyddande oxidskikt på ytan, vilket förhindrar rost och korrosion. I livsmedelsbearbetningsanläggningar, kemiska raffinaderier och marina applikationer används ofta långhalsflänsar av rostfritt stål för att säkerställa rörsystemets integritet.

Legerat stål används när höghållfasthet och hög temperaturbeständighet krävs. Legerade stål tillverkas genom att lägga till specifika legeringselement till kolstål, vilket förbättrar deras mekaniska egenskaper. Till exempel, i kraftverk, där ånga har höga temperaturer och tryck, används långhalsflänsar av legerat stål för att motstå de tuffa driftsförhållandena.

Design av svetshals

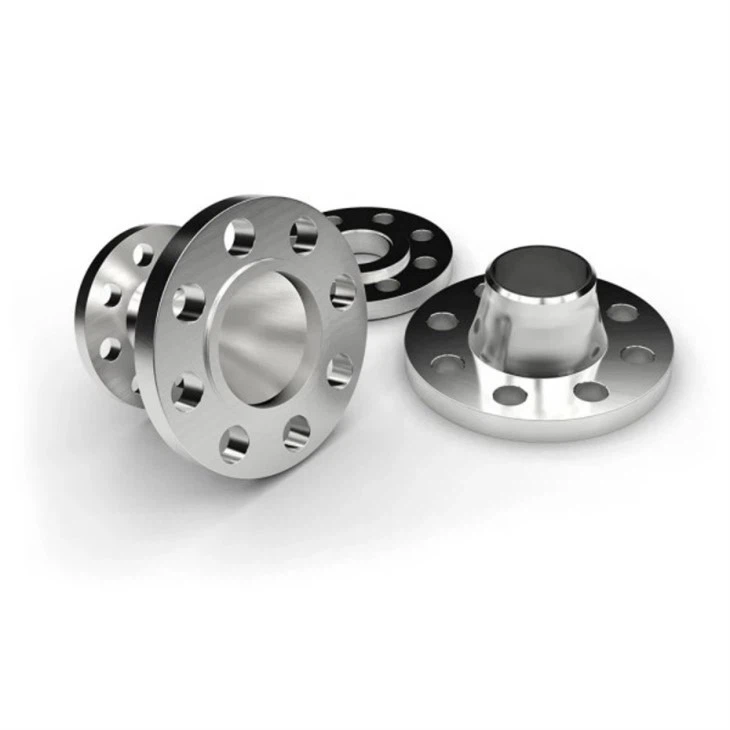

Den långa halsdesignen på dessa flänsar är en nyckelfunktion som skiljer dem från andra typer av flänsar. Den långa avsmalnande halsen ger en mjuk övergång mellan röret och flänsen, vilket minskar spänningskoncentrationen vid svetsfogen. Denna design är särskilt fördelaktig i applikationer där rörsystemet utsätts för högt tryck, hög temperatur eller betydande mekanisk påfrestning.

Längden på nacken är en viktig parameter. En längre hals kan ge bättre spänningsfördelning, vilket är avgörande vid högbelastningstillämpningar. Vinkeln på avsmalningen spelar också roll. En väl utformad avsmalning säkerställer att svetsen formas korrekt och tål de krafter som verkar på fogen.

Svetsprocessen som används för att fästa den långa halsflänsen på röret är också en kritisk aspekt. Svetsning bör utföras enligt strikta industristandarder för att säkerställa fogens integritet. Korrekt förvärmning, svetsteknik och värmebehandling efter svetsning är avgörande för att förhindra svetsdefekter som sprickor, porositet och brist på smältning.

Ansiktstyp

Ansiktstypen på en långhalsfläns avgör hur den tätar mot en annan fläns eller en passande yta. Det finns flera vanliga ansiktstyper, var och en med sina egna fördelar och tillämpningar.

En fläns med platt yta (FF) har en slät, plan yta. Den används vanligtvis i lågtrycksapplikationer där en plan tätning är tillräcklig. Platta flänsar är lätta att bearbeta och används ofta i system som hanterar ofarliga vätskor som vatten eller luft.

En fläns med upphöjd yta (RF) har en upphöjd del på tätningsytan. Detta upphöjda område koncentrerar tätningskraften, vilket ger en bättre tätning under högre tryck. Höjden på den upphöjda ytan är standardiserad, och det hjälper till att förhindra att packningen pressas in i röret när bultarna dras åt.

En ringfogyta (RTJ) fläns är utformad för att använda en metallringpackning. Det används ofta i högtrycks- och högtemperaturapplikationer, till exempel inom olje- och gasindustrin. Ringfogytan ger en pålitlig tätning som tål extrema förhållanden.

Finish och beläggning

Finishen och beläggningen av långa halsflänsar kan ha en betydande inverkan på deras prestanda och utseende. En slät finish på flänsytan kan minska friktionen och förbättra tätningsförmågan. Det gör också flänsen lättare att rengöra och underhålla.

Beläggningar appliceras ofta för att skydda flänsen från korrosion. Epoxibeläggningar, till exempel, används ofta för att tillhandahålla en barriär mellan metallytan och den korrosiva miljön. Zinkbeläggning, antingen genom varmförzinkning eller elektrogalvanisering, är ett annat populärt alternativ för korrosionsskydd. Beläggningar förlänger inte bara flänsens livslängd utan förstärker också dess estetiska tilltalande.

Slutsats

Att förstå de tekniska parametrarna för långhalsflänsar är avgörande för att fatta välgrundade köpbeslut. Oavsett om du arbetar inom olje- och gasindustrin, kraftgenerering eller vattenbehandling, är det avgörande att välja rätt långhalsfläns med lämpliga dimensioner, material, svetshalsdesign, yttyp och finish för att ditt rörsystem ska fungera pålitligt.

Som en långhalsad flänsleverantör är vi angelägna om att tillhandahålla högkvalitativa produkter som uppfyller dina specifika krav. Om du är intresserad av att lära dig mer om våra långa halsflänsar eller vill diskutera ett potentiellt köp, är du välkommen att kontakta oss. Vårt team av experter är redo att hjälpa dig att hitta den perfekta lösningen för dina projekt.

Referenser

• ASME B16.5 Standard för rörflänsar och flänskopplingar
• DIN flänsstandarder
• Metal Handbook: Properties and Selection of Metals, ASM International
