Vad är skillnaden mellan en gängad rörfläns och en slip-on-rörfläns?

Inom rörsystemsområdet spelar flänsar en avgörande roll för att ansluta rör, ventiler, pumpar och annan utrustning för att bilda ett komplett rörnät. Bland de olika typerna av tillgängliga flänsar är gängade rörflänsar och slip-on rörflänsar två ofta använda alternativ, var och en med sina egna unika egenskaper, fördelar och tillämpningar. Som leverantör avGängad rörfläns, Jag är väl insatt i skillnaderna mellan dessa två typer av flänsar och kan ge värdefulla insikter som hjälper dig att fatta ett välgrundat beslut för dina rörprojekt.

Design och struktur

Den mest uppenbara skillnaden mellan gängade rörflänsar och slip-on rörflänsar ligger i deras design och struktur.

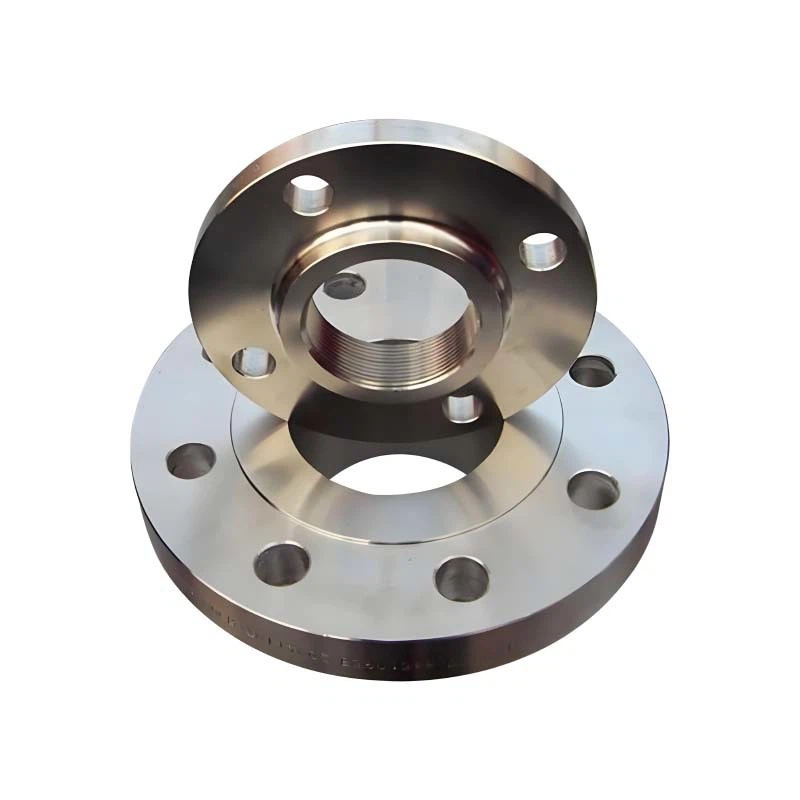

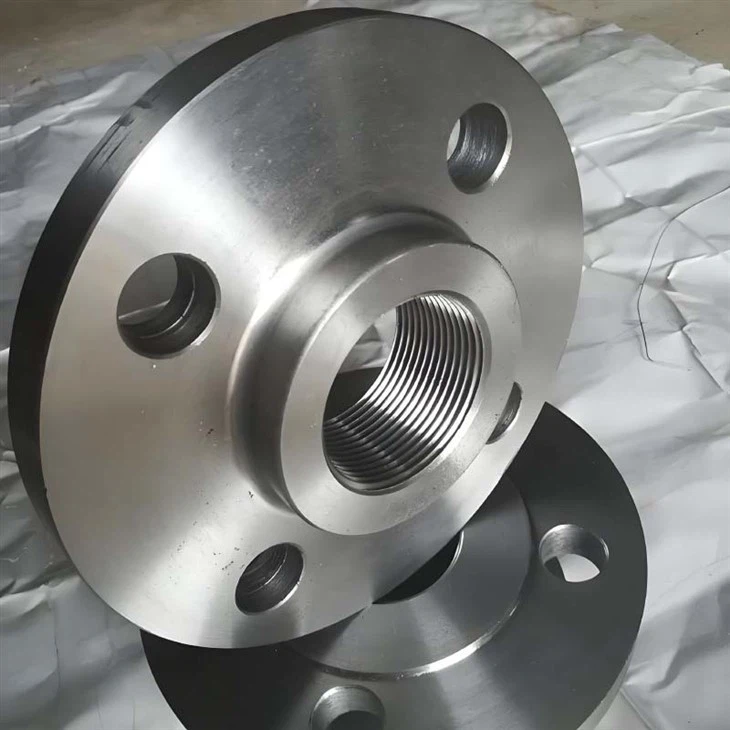

En gängad rörfläns har, som namnet antyder, invändiga gängor som matchar rörets utvändiga gängor. Detta gör att flänsen kan skruvas direkt på röret utan behov av svetsning. Gängorna ger en säker anslutning och flänsen kan enkelt installeras och tas bort, vilket gör den lämplig för applikationer där frekvent demontering och återmontering krävs. Gängade flänsar används vanligtvis i rörsystem med lågt tryck och liten diameter, till exempel i VVS, instrumentering och vissa industriella tillämpningar.

Å andra sidan är en slip-on rörfläns en platt, cirkulär skiva med en något större diameter än röret. Den har ett centralt hål genom vilket röret förs in. Flänsen svetsas sedan till röret på både framsidan och innerdiametern. Svetsningen ger en stark och permanent anslutning, vilket säkerställer rörsystemets integritet. Slip-on flänsar används vanligtvis i medel- till högtrycksapplikationer, såsom i olje- och gasledningar, kemiska anläggningar och kraftgenereringsanläggningar.

Installationsprocess

Installationsprocessen för gängade rörflänsar och slip-on rörflänsar skiljer sig också avsevärt.

Att installera en gängad rörfläns är relativt enkelt och okomplicerat. Först måste röränden gängas för att matcha flänsens inre gängor. Därefter skruvas flänsen på röret för hand tills det sitter tätt. Slutligen kan en skiftnyckel användas för att dra åt flänsen ytterligare för att säkerställa en ordentlig tätning. Eftersom ingen svetsning är inblandad kan installationen genomföras snabbt och enkelt, utan behov av specialiserad svetsutrustning eller skickliga svetsare.

Däremot kräver installationen av en slip-on rörfläns mer tid och ansträngning. Först måste röret kapas till lämplig längd och änden måste fasas. Därefter skjuts flänsen över röret och riktas in ordentligt. Därefter svetsas flänsen till röret på både framsidan och innerdiametern. Svetsprocessen kräver specialiserad utrustning och skickliga svetsare för att säkerställa en svets av hög kvalitet. Efter att svetsningen är klar måste den svetsade fogen inspekteras för att säkerställa dess integritet.

Styrka och hållbarhet

När det kommer till hållfasthet och hållbarhet har slip-on rörflänsar generellt sett en fördel framför gängade rörflänsar.

Den svetsade anslutningen av en slip-on rörfläns ger en stark och permanent bindning mellan flänsen och röret. Detta gör glidflänsen mer motståndskraftig mot höga tryck, vibrationer och termiska påfrestningar. I högtrycksapplikationer kan svetsfogen förhindra läckage och säkerställa säkerheten och tillförlitligheten hos rörsystemet. Dessutom ger den svetsade anslutningen också bättre motståndskraft mot korrosion, eftersom svetsen kan skyddas med lämpliga beläggningar.

Å andra sidan är den gängade anslutningen av en gängad rörfläns inte lika stark som en svetsad anslutning. Gängorna kan skadas eller lossna med tiden på grund av vibrationer, termisk expansion och sammandragning eller felaktig installation. Detta kan leda till läckor och andra problem i rörsystemet. Men i applikationer med lågt tryck och liten diameter kan den gängade anslutningen av en gängad rörfläns ge tillräcklig styrka och hållbarhet.

Kosta

Kostnaden är en annan viktig faktor att tänka på när man väljer mellan gängade rörflänsar och slip-on rörflänsar.

Gängade rörflänsar är i allmänhet billigare än slip-on rörflänsar. Detta beror på att tillverkningsprocessen för gängade flänsar är enklare och kräver mindre material. Dessutom är installationskostnaden för gängade flänsar också lägre, eftersom ingen svetsning är inblandad. Men i vissa fall kan kostnadsbesparingarna med att använda gängade flänsar kompenseras av behovet av tätare underhåll och utbyte på grund av den relativt svagare anslutningen.

Slip-on rörflänsar, å andra sidan, är dyrare än gängade rörflänsar. Detta beror på att tillverkningsprocessen för slip-on flänsar är mer komplex och kräver mer material. Dessutom är installationskostnaden för slip-on flänsar också högre, eftersom svetsning krävs. Men den högre kostnaden för glidflänsar motiveras ofta av deras överlägsna styrka, hållbarhet och tillförlitlighet, särskilt i högtrycks- och kritiska applikationer.

Ansökningar

Valet mellan gängade rörflänsar och slip-on rörflänsar beror också på de specifika applikationskraven.

Gängade rörflänsar används vanligtvis i lågtrycks- och rörsystem med liten diameter, såsom i VVS, instrumentering och vissa industriella tillämpningar. De är lämpliga för applikationer där frekvent demontering och återmontering krävs, såsom vid underhålls- och reparationsarbeten. Gängade flänsar används också ofta i applikationer där svetsning inte är tillåten eller praktiskt, såsom i vissa livsmedels- och dryckesanläggningar.

Slip-on rörflänsar används vanligtvis i medel- till högtrycksapplikationer, såsom i olje- och gasledningar, kemiska anläggningar och kraftgenereringsanläggningar. De är lämpliga för applikationer där en stark och permanent anslutning krävs för att säkerställa säkerheten och tillförlitligheten hos rörsystemet. Slip-on flänsar används också ofta i applikationer där rörsystemet är utsatt för höga vibrationer, termiska påfrestningar eller korrosiva miljöer.

Slutsats

Sammanfattningsvis är gängade rörflänsar och slip-on rörflänsar två olika typer av flänsar med sina egna unika egenskaper, fördelar och applikationer. Valet mellan dessa två typer av flänsar beror på olika faktorer, såsom tryck- och temperaturkraven för rörsystemet, frekvensen av demontering och återmontering, installationsmiljön och kostnaden. Som leverantör avGängad rörfläns, jag kan förse dig med gängade rörflänsar av hög kvalitet som uppfyller dina specifika krav. Om du är osäker på vilken typ av fläns som är bäst för din applikation, är du välkommen att kontakta mig för professionell rådgivning och vägledning. Jag ser fram emot att diskutera dina rörbehov och hjälpa dig att hitta den mest lämpliga lösningen.

Referenser

• ASME B16.5 - Rörflänsar och flänskopplingar
• API 6A - Specifikation för brunnshuvud och julgransutrustning
• ISO 7005 - Metalliska flänsar för rör, ventiler, beslag och tillbehör
