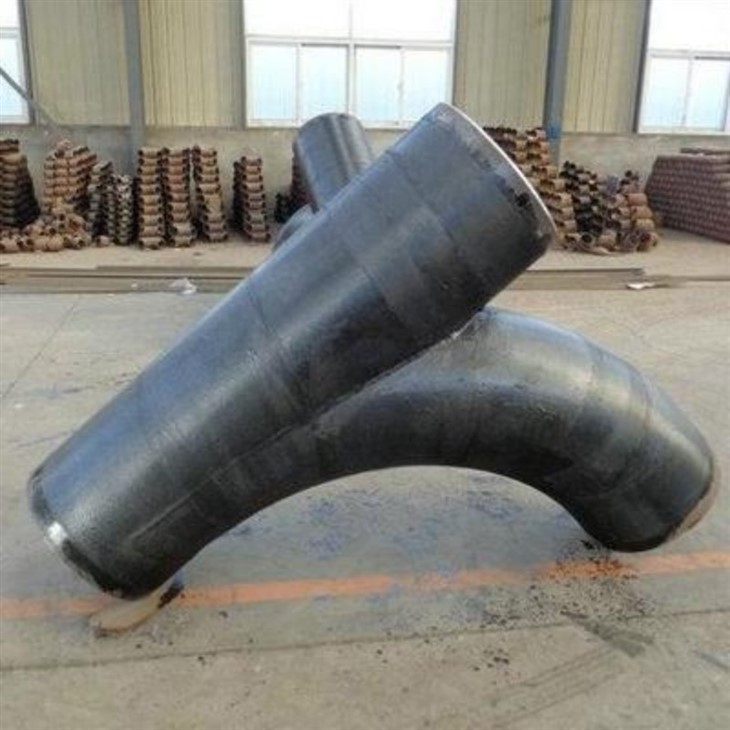

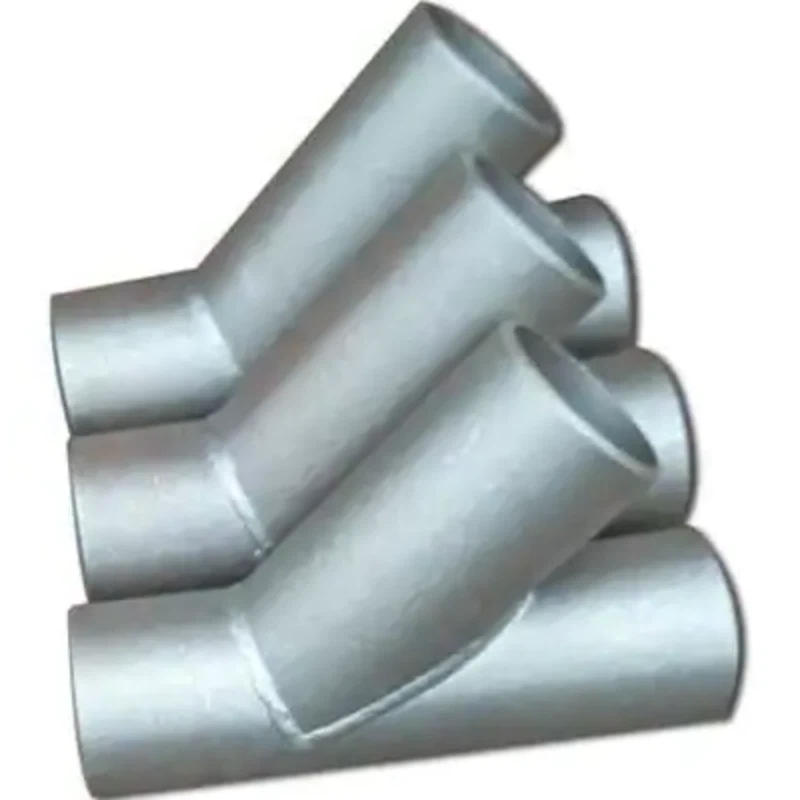

Lateral tee -rörbeslag
Deras unika strukturella design, i kombination med hög - Kvalitetsmaterialval, säkerställer det effektiva, stabila och långa - varaktiga driften av rörledningssystemet. Det inkluderar lika lateral tee och reducerande sidote
Lateral tee -rörmontering: Effektiv anslutning för vätskeöverföring, ett nytt val
Butt - Svetsade sido -rörledningar, som fungerar som nyckelkomponenter inom rörledningssystem, underlättar förändringar i vätskeväxlingsriktning via diagonala anslutningar.
Deras unika strukturella design, i kombination med hög - Kvalitetsmaterialval, säkerställer det effektiva, stabila och långa - varaktig drift av rörledningssystemet. Det innehåller lika lateral tee och reducerar sidote
Storleksområde
1/2 "~ 60" (DN15 ~ DN1500)
Trycknivå
SCH10S, 40S, S80
Materialbetyg
A234 WPB, 20 #, 16MN, 304/304L, 316/316L, 321, S31803, etc.
Tillverkningsprocess
Sömlös rör eller stålplatta, svetsning, värmebehandling, bearbetning
Produktstandarder
ASME 16.9, GB/T12459, MSS SP-43
Produkttyp
Lika diameter i sidled, reducerande diameter i sidled
Tekniska specifikationer och dimensioner
|
Nominell rörstorlek |
Utanför diameter vid avfasning |
Centrum till slut |
||
|
Dn |
NPS |
Va |
X och y |
Z |
|
15 |
1/2 |
21.3 |
90 |
50 |
|
20 |
3/4 |
26.7 |
108 |
50 |
|
25 |
1 |
33.4 |
146 |
50 |
|
32 |
1 1/4 |
42.2 |
159 |
57 |
|
40 |
1 1/2 |
48.3 |
178 |
64 |
|
50 |
2 |
60.3 |
203 |
64 |
|
65 |
2 1/2 |
73.0 |
241 |
64 |
|
80 |
3 |
88.9 |
254 |
76 |
|
90 |
3 1/2 |
101.6 |
292 |
76 |
|
100 |
4 |
114.3 |
305 |
76 |
|
125 |
5 |
141.3 |
343 |
89 |
|
150 |
6 |
168.3 |
368 |
89 |
|
200 |
8 |
219.1 |
445 |
114 |
|
250 |
10 |
273.0 |
521 |
127 |
|
300 |
12 |
323.9 |
622 |
140 |
|
350 |
14 |
355.6 |
686 |
152 |
|
400 |
16 |
406.4 |
762 |
165 |
|
450 |
18 |
457.0 |
813 |
178 |
|
500 |
20 |
508.0 |
889 |
203 |
|
550 |
22 |
559.0 |
959 |
216 |
|
600 |
24 |
610.0 |
1029 |
229 |
|
650 |
26 |
660.0 |
1308 |
267 |
|
700 |
28 |
711.0 |
1442 |
286 |
|
750 |
30 |
762.0 |
1524 |
299 |
|
800 |
32 |
813.0 |
1626 |
311 |
|
850 |
34 |
864.0 |
1727 |
330 |
|
900 |
36 |
914.0 |
1829 |
350 |
|
950 |
38 |
965.0 |
1930 |
483 |
|
1000 |
40 |
1016.0 |
2032 |
508 |
|
1050 |
42 |
1067.0 |
2134 |
533 |
|
1100 |
44 |
1118.0 |
2235 |
559 |
|
1150 |
46 |
1168.0 |
2337 |
584 |
|
1200 |
48 |
1219.0 |
2438 |
610 |
|
1250 |
50 |
1270.0 |
2540 |
635 |
|
1300 |
52 |
1321.0 |
2642 |
660 |
|
1350 |
54 |
1372.0 |
2743 |
686 |
|
1400 |
56 |
1422.0 |
2845 |
711 |
|
1450 |
58 |
1473.0 |
2946 |
737 |
|
1500 |
60 |
1524.0 |
3048 |
762 |
Notera:1) X -värdet för den reducerande TEE tillverkas enligt X -värdet som motsvarar den nominella storleken på grenröret. Men när grenrörets diameter överstiger 2 nivåer (såsom NPS24 × 14), bör längden l i 45-graders vinkel vara lika med eller större än grenrörets ytterdiameter OD2.
Produktionsprocessen för rumpa svetsledare: utsökt hantverk, utmärkt kvalitet
Avancerad formteknik
- Het extrudering: Forma röret i önskad tee -form med hög temperatur och extruderingstryck, vilket säkerställer enhetlig väggtjocklek och ett vackert utseende.
- Precision: Med hjälp av höga - Precisionsformar och gjutningsprocesser producerar vi tee -produkter med komplexa former och exakta dimensioner för att tillgodose specialiserade behov.
Hög - Standardsvetsningsprocess
- Rumpa svetsanslutning: Huvud- och grenrören är anslutna genom rumpsvetsning, vilket säkerställer hög svetsstyrka och utmärkt tätning, vilket gör det lämpligt för hårda arbetsförhållanden som högt tryck och hög temperatur.
- Icke - destruktiv testning: Omfattande testning genomförs på svetsar, inklusive radiografiska och ultraljudstestning, för att säkerställa att svetskvaliteten uppfyller internationella standarder.
Multi - Fältapplikationer av laterala tees: bred täckning, effektiv anslutning
Petrokemisk industri
I petrokemiska anläggningar ansluter rumpa- svetsade diagonala tees i olika rörledningar och utrustning, vilket säkerställer smidig vätskeöverföring i komplexa processflöden och förbättrar produktionseffektiviteten.
Kraft- och energibransch
I kraft- och energisektorn används rumpa - svetsade diagonala tees vanligtvis i kylvattensystem, ångledningar etc., vilket säkerställer den stabila driften av rörledningssystem och garanterar säkerheten och tillförlitligheten för strömförsörjningen.
Bygga vattenförsörjning och dräneringssystem
Vid byggnadsvattenförsörjning och dräneringssystem används rumpa - svetsade diagonala tees för att ansluta rör mellan golv och rum, optimera vattenflödesvägar, förbättra vattenförsörjningen och dräneringseffektiviteten och uppfylla komforten och energin - spara krav i moderna byggnader.
Materialval för rumpa - Svetsade diagonala tees: High - Kvalitetsmaterial, hållbara och pålitliga
Rostfritt stål
- Stark korrosionsmotstånd: Rostfritt stål rumpa - svetsade sido tees uppvisar god korrosionsbeständighet, vilket gör dem lämpliga för överföring av frätande media och förlänger livslängden för rörledningssystem.
- Högstyrka: Material av rostfritt stål har hög styrka och seghet, som kan motstå betydande tryck och påverkan.
Kolstål och legeringsstålmaterial
- Ekonomisk och praktisk: Carbon Steel Butt - Svetsade sidor erbjuder relativt låga priser och är lämpliga för allmänna arbetsförhållanden, vilket minskar tekniska kostnader.
- Hög temperatur och hög - Tryckmotstånd: Alloy Steel Butt - Svetsade diagonala tees uppvisar utmärkt hög temperatur och hög - Tryckmotståndsprestanda, vilket gör dem lämpliga för hög temperatur och hög - Tryckledningssystem.
